Вычисления в криволинейных координатах
Силовой поток можно количественно характеризовать системой криволинейных траекторий
напряжений. В таких условиях рационально рассматривать изменение параметров картины
напряжений в криволинейных координатах, особенно для решения граничных задач, в
которых необходимо определять характеристики граничной траектории напряжений. Граничные
траектории, определяя напряжённое состояние, повторяют на отдельных участках форму
исследуемого элемента.
В качестве криволинейных координат можно принять траектории напряжений
и им ортогональные
эквипотенциальные линии
которые
представляют собой искажение правильной прямоугольной сетки. Такая система координат
отличается от обычной системы криволинейных координат, в которой координаты (линии
главных кривизн) определены в пространстве и не зависят от напряжённого состояния
исследуемой области. В рассматриваемой же системе координат положение кривых ортогональных
линий не оговорено в условиях задач и зависит от напряжённого состояния среды. Однако
найденное положение ортогональной сетки полностью определяет напряжённое состояние
и представляет собой картину напряжений. Кроме этого, по форме траектории напряжений
можно судить о критическом состоянии материала. Задачу во многих случаях можно значительно
упростить, задавшись определённой формой траектории напряжений: в одних случаях
это форма поверхности дефекта или конструктивного элемента, которую траектория повторяет,
касаясь как минимум в отдельных точках этой поверхности; в других случаях можно
получить реальную траекторию напряжений для определённых условий, используя различные
аналогии (например, метод электрогидродинамических аналогий).
Для определения характеристик принятой системы криволинейных координат рассмотрим
бесконечно малый элемент, выделенный в окрестности некоторой точки М
ортогональными кривыми.
и
линейные

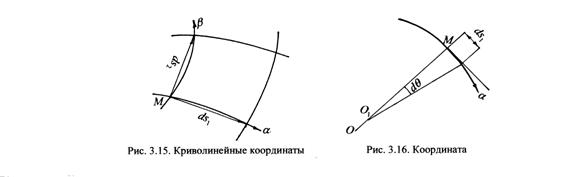

элементы, соответствующие приращению криволинейных координат (рис.3.15). При бесконечно
малых значениях
и
соответствующие
им линейные элементы
и
пропорциональны
дифференциалам криволинейных координат:
(111)
А и В – коэффициенты искажения, преобразующие приращения
криволинейных координат в линейные отрезки.
Для рассматриваемой ортогональной сетки кривых характерно условие
Следовательно,
А=В=К. Величина
как расстояние
между траекториями напряжений зависит от степени искажения ортогональной сетки.
Коэффициент
является
коэффициентом искажения этой сетки.
Рассмотрим некоторый участок кривой ортогональной сетки (рис.3.16). Отрезок
направлен
по радиусу кривизны в точке М. Из рисунка можно определить:
(112)
